關於工廠自動化系統

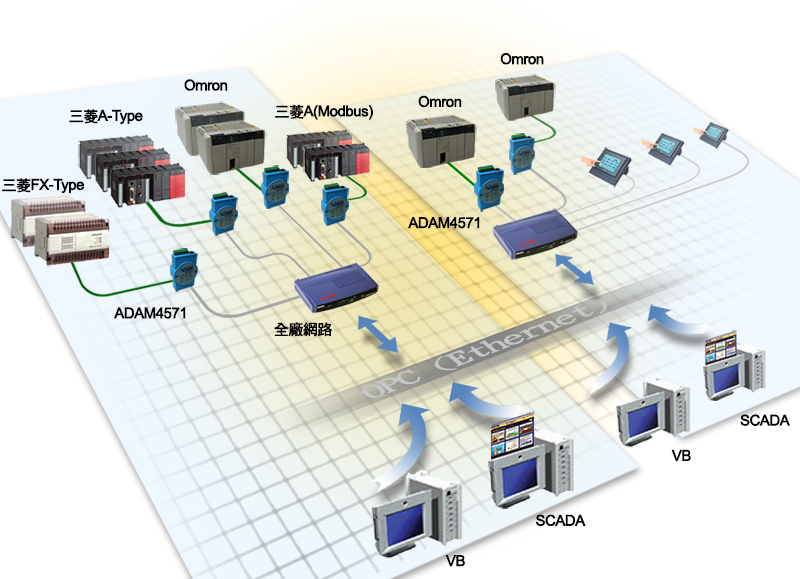

業主要求整合現場各種品牌PLC或是設備約80餘台，每台皆為獨立的系統，PLC廠牌包括Omron、三菱A-type、 三菱FX-type、三菱A-type Modbus介面、ModbusTCP控制器。 OPC Server透過MG5001以Virtual com模式與現場PLC通信取得現場數值。
使用市售圖控軟體設計人性化操作畫面，方便User監看現場生產數據。 廠區辦公室工作人員可使用IE透過區域網路可以瀏覽現場即時資料，並且可跨廠區監看。 之後業主添購大型即時資料庫系統(PI)，由於前端生產機台資料已整合至OPC Server中， 而PI也支援OPC Server架構，所以可以快速將重要製程數據存入PI系統，以供相關部門分析生產數據用。
專案系統需求：
1. 圖控軟體(SCADA) x 2
2. Melsec Ethernet OPC Server x 2
3. Melsec Serial OPC Server x 2
4. Omron FINS Serial OPC Server x 2
5. Omron FINS UDP OPC Server x 2
6. ModbusTCP OPC Server x 2
7. SQL Server2005 x 2
8. ADAM 4571 x N
9. 電腦x 2
專案系統架構圖：
關於工廠自動化系統

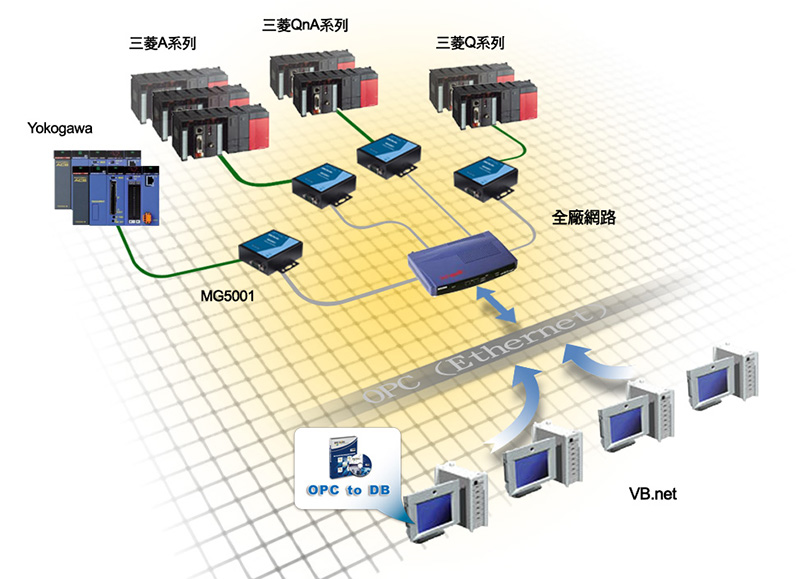

科技廠MIS部門想自行使用VB.NET開發簡易工廠監控程式系統、生產履歷資料與日/週/月報報表程式， 須整合廠內三菱A/Q系列PLC與Yokogawa Ethernet系列PLC，並使用MG-5001系列模組將現場RS232訊號 轉為Ethernet介面方便整合全廠機台，提供OPC Server介面並搭配一套OPC to DB軟體， 可以將所有OPC Server的資料做定時儲存於MS SQL資料庫中，以方便MIS人員直接抓取資料庫資料做成歷史圖表使用。
專案系統需求：
1. OPC to DB x 1
2. Melsec Ethernet OPC Server x 1
3. Melsec Serial OPC Server x 1
4. Yokogawa FA-M3 Serial OPC Server x 1
5. Yokogawa FA-M3 Ethernet OPC Server x 1
6. MG-5001 x N
7. 電腦x 1
專案系統架構圖：
關於工廠自動化系統

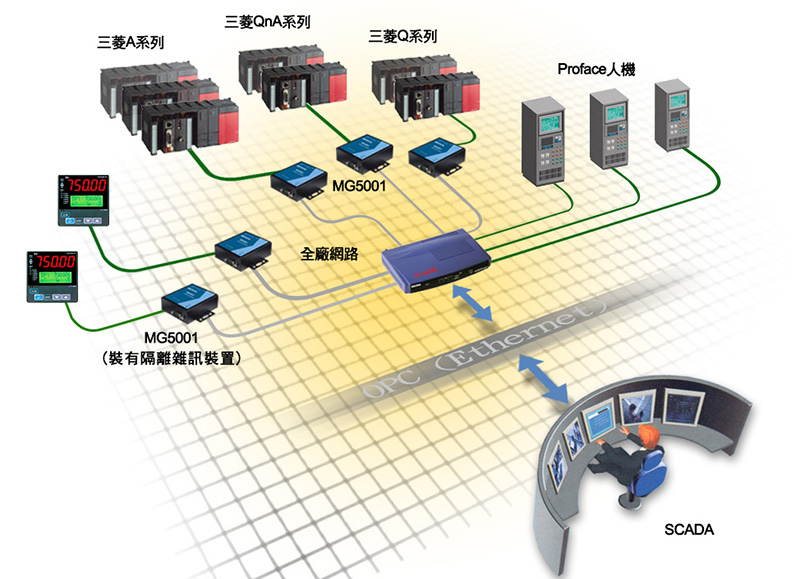

科技廠皆有許多大型的PLC機台、電力電錶、人機等需整合至中央監控系統，現場電力電錶提供標準Modnus通信埠， 而監控軟體則透過Modbus OPC Server取得現場電力電錶的數據，以加強全廠監控的完整度。
因為現場是大容量電力，所以皆要選擇有加裝隔離雜訊的N-Port，及有隔離的通信線，以減少雜訊干擾的情形發生。 使用之電力電錶皆有RS485通信埠，所以將同一區之電力電錶先行串接，設定不同的Modbus站號以便區隔，減省N-Port的費用。
專案系統需求：
1. 圖控軟體(SCADA) x 1
2. Melsec Ethernet OPC Server x 1
3. Melsec Serial OPC Server x 1
4. Modbus OPC Server x 1
5. MG-5001 x N
6. MG-5001 x N(裝有隔離雜訊裝置)
7. 電腦x 1
專案系統架構圖：
關於工廠自動化系統

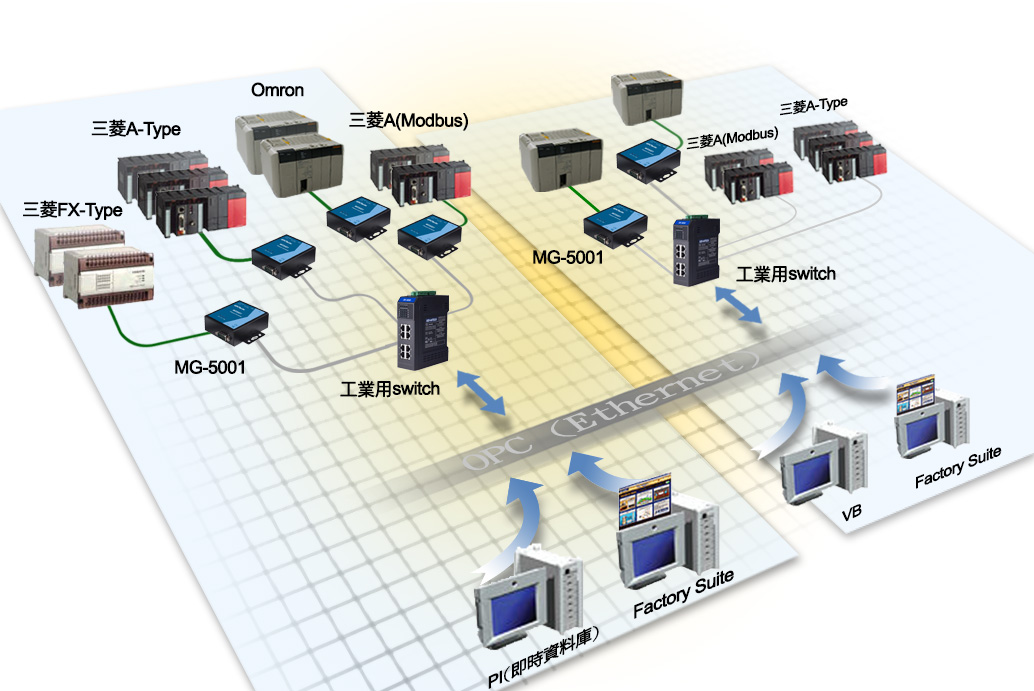

整合兩個廠房各種品牌PLC、人機設備約150餘台，每台皆為獨立的的機台系統，PLC廠牌包括Omron、三菱A-type、 三菱FX-type、三菱A-type Modbus介面、ModbusTCP控制器。且利用MG-5001系列模組， 將各PLC設備RS232通信訊號轉為Ethernet介面，方便整合全廠系統。
使用套裝圖控軟體，將兩個廠資料依權限區分，讓各部門/課別使用者可用Internet Explorer登入監控系統， 查詢該課別的各機台運轉、警報狀態記錄監控管理、機台電壓、電流、溫度等類比訊號曲線記錄， 並有歷史趨勢圖查詢、Excel匯出數據等功能，以達智能監控的目的。
專案系統需求：
1. 圖控軟體(SCADA) x 2
2. Melsec Ethernet OPC Server x 2
3. Melsec Serial OPC Server x 2
4. Omron FINS Serial OPC Server x 2
5. Omron FINS UDP OPC Server x 2
6. ModbusTCP OPC Server x 2
7. SQL Server2005 x 2
8. ADAM 4571 x N
9. 電腦x 2
專案系統架構圖：
關於工廠自動化系統

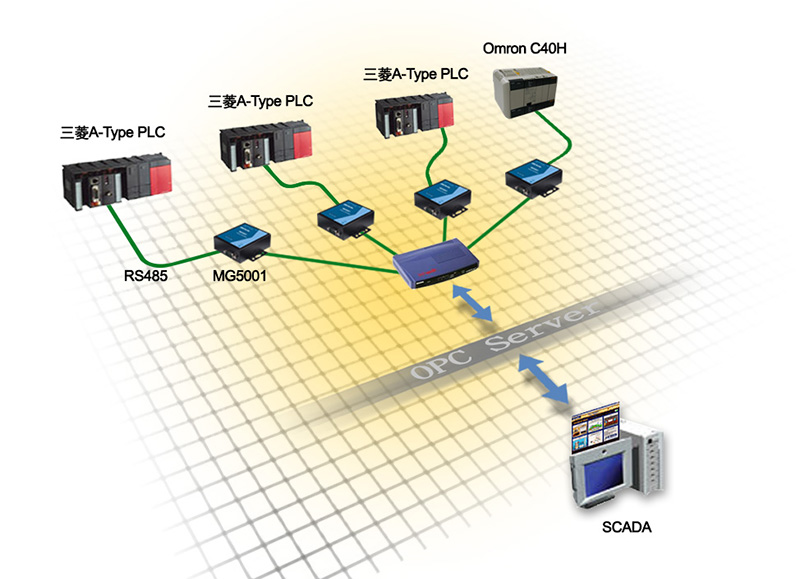

整合廠房兩種品牌PLC約10餘台，每台皆為獨立的的機台系統，PLC廠牌包括Omron、三菱A-type， 且利用MG-5001系列模組，將各PLC設備RS232通信訊號轉為Ethernet介面，方便整合全廠系統。
使用套裝圖控軟體，將各機台依權限/班別區分，讓各管理層/班別使用者可用Internet Explorer登入監控系統， 查詢該機台運轉、警報狀態記錄監控管理、機台電壓、電流、溫度等類比訊號曲線記錄， 並有歷史趨勢圖查詢、Excel匯出數據等功能，以達智能監控的目的。
專案系統需求：
1. 圖控軟體(SCADA) x 1
2. Melsec Serial OPC Server x 1
3. Omron FINS Serial OPC Server x 1
4. MG-5001 x N
5. 電腦x 1
專案系統架構圖：
關於工廠自動化系統

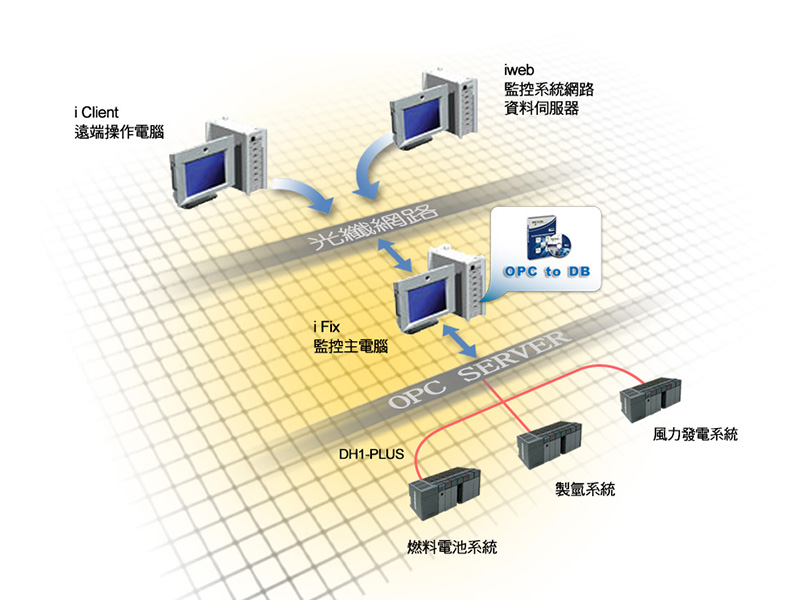

工研院開發一系列如風力、氣力、水力…等等的電力發電研究設備，需要一監控系統將其研發過程數據紀錄並分析。 使用IFix做為中央監控的軟體，並透過AB DF1 Serial OPC Server取得各研究設備的AB SLC503 PLC資料， 整合於監控軟體中。 整體系統搭配IFix選購的I Client與 iweb套件軟體，讓分散在各地的實驗室可經由內部光纖網路讀取各系統資料， 以方便研究各類天候、壓力情況下的發電狀態。
因使用OPC Server架構，所以額外搭配一套OPC to DB軟體，可以將所有OPC Server的資料做定時儲存於MS SQL資料庫中， 讓研究員可搭配自行撰寫的VB判斷程式快速掌握實驗結果，並可自由增/刪OPC Server與OPC to DB儲存點， 以達靈活運用監控系統的目的。
專案系統需求：
1. iFix圖控軟體(SCADA) x 1
2. iClient圖控軟體(SCADA) x 1
3. iWeb圖控軟體(SCADA) x 1
4. OPC to DB x 1
5. AB DF1 Serial OPC Server x 1
電腦x 3
專案系統架構圖：
關於工廠自動化系統

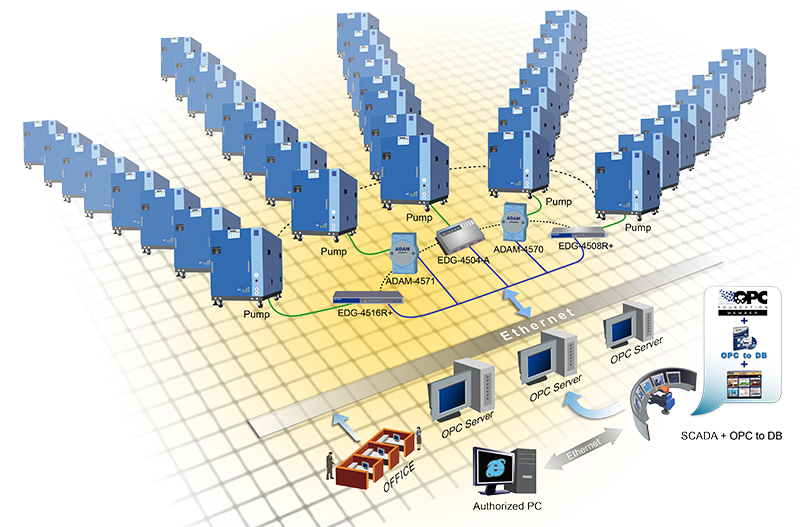

科技廠內皆會有許多製程輔助設備，例如：Pump、Scrubber、電力電錶、差壓計、負壓計…等等，其中又以整合Pump為優先考慮。 專為Pump設備開發出來的Pump OPC Server可讀取Pump內部的所有參數做監控、記錄分析用，憑藉即時觀察Pump內電壓、電流、 轉速、流量、運轉狀態等數據變化，可以提早得知設備是否須提前保養，以免運轉時突然發生意外停機，造成廠內更大的損失。 所有Pump運轉資料須搭配OPC to DB即時儲存至MS SQL中，如遇Pump意外停機時可提供相關設備廠商進行意外狀況分析， 以達防止類似情況再次發生的依據。
專案系統需求：
1. 圖控軟體(SCADA) x 1
2. OPC to DB x 1
3. Pump專屬OPC Server
4. N-Port devices x N
5. 電腦x 3
專案系統架構圖：
關於工廠自動化系統

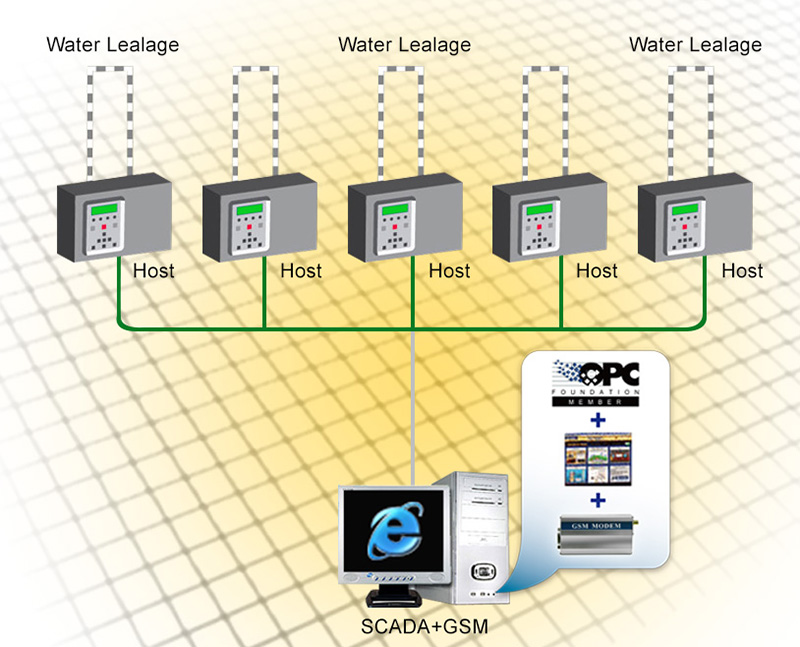

電子廠無塵室內皆設置有液漏偵測子機(註1)，方便現場人員得知目前工作環境中有無液體漏出。
廠務端設置一台液漏監控系統使用Modbus OPC Server與液漏偵測主機取得現場液漏子機的各項參數資料，
以便液漏監控系統計算出液漏的地點與等級，並觸發該區域的蜂鳴器警示燈告警系統，
提醒該區人員目前有液體外洩之情況發生，且搭配GSM簡訊通報系統，即時通報值班人員快速掌握當前狀態。
註1：液漏偵測主機本身配有RS485標準Modnus通信埠，並各置鋪設400-600M之液漏偵測線。
專案系統需求：
1. 圖控軟體(SCADA) x 1
2. GSM簡訊系統 x1
3. Modbus OPC Server x 1
4. 電腦x 1
專案系統架構圖：
